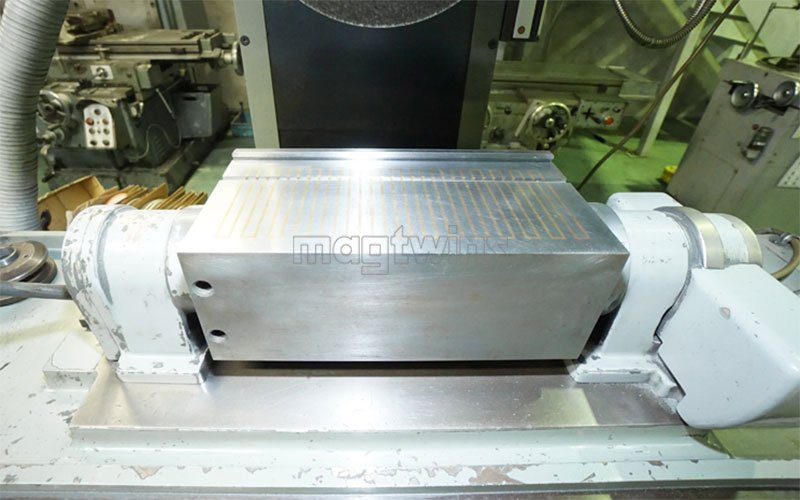

回转正弦磁台
RSM
RSM系列适用于平面磨床上的角磨。 强大的夹持力可对各种工件(薄,小或厚)进行角磨
极距:0.5+1.5mm or 1+3mm or 2+4mm
吸力: 100N/cm2
磁场深度:6mm
磨损极限: 6 mm
旋转主轴和稳定的锁定装置
PDF 下载
立即询价
特性
一次装夹五面加工
节能,装夹过程中无电力损耗
工件可以大于磁台表面
减少夹具表面磨损
提高表面加工精度
更加方便高效
应用
研磨,车削,钻孔,自动化...

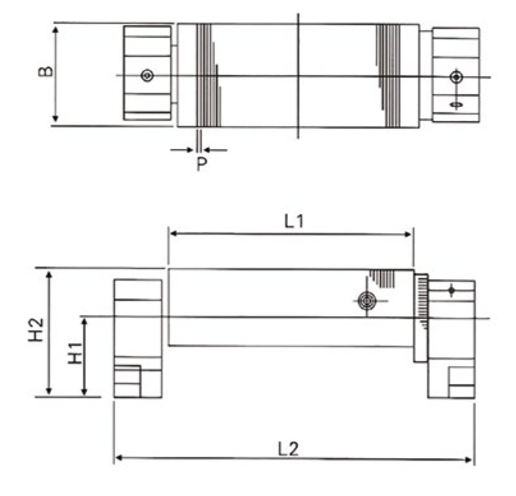

图纸
型号
吸盘长度(mm)
吸盘宽度 (mm)
全长(mm)
旋转轴高度(mm)
整体高度(mm)
角度
净重(kg)
极距 (mm)
RSM-12525
250
125
350
95
145
-90°~90°
29
0.5+1.5
RSM-1530
300
150
400
105
160
-90°~90°
40
0.5+1.5
RSM-1535
350
150
450
105
160
-90°~90°
46
0.5+1.5
RSM-1545
450
150
550
105
160
-90°~90°
56
0.5+1.5
